2. Rangkaian Simulasi [Kembali]

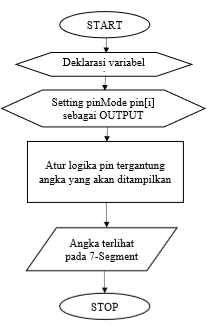

3. Flowchart[Kembali]
4. Listing Program[Kembali]
byte pin[] = {2, 3, 4, 5, 6, 7, 8, 9}; //Deklarasi pin yang digunakan pada 7-segment dengan tipe data byte
void setup() //Semua kode dalam fungsi ini hanya dieksekusi sekali
{
for (int i = 0; i < 9; i++) //Kondisi perulangan dari 0 hingga batas kecil dari 9; Increase
{
pinMode(pin[i], OUTPUT); //Deklarasi pin yang digunakan sebagai OUTPUT
}
}void loop() //Semua kode dalam fungsi ini di eksekusi berulang
{
digitalWrite(2, HIGH);
digitalWrite(3, LOW);
digitalWrite(4, LOW);
digitalWrite(5, LOW);
digitalWrite(6, LOW);
digitalWrite(7, HIGH);
digitalWrite(8, HIGH);
digitalWrite(9, HIGH);
}5. Video Simulasi [Kembali]
6. Kondisi[Kembali]
Percobaan 2
a. Pada listing program, bagaimana cara membentuk angka 9 di 7 segment?
Jawab :
Untuk menampilkan angka 9 pada 7 segment yaitu dengan mengubah logika pada tiap – tiap pin yang ada pada perintah Digitalwrite.
Listing programnya :
byte pin[] = {2, 3, 4, 5, 6, 7, 8, 9}; //Deklarasi pin yang digunakan pada 7-segment dengan tipe data byte
void setup() //Semua kode dalam fungsi ini hanya dieksekusi sekali
{ for (int i = 0; i < 9; i++) //Kondisi perulangan dari 0 hingga batas kecil dari 9; Increase
{
pinMode(pin[i], OUTPUT); //Deklarasi pin yang digunakan sebagai OUTPUT
}
}
void loop() //Semua kode dalam fungsi ini di eksekusi berulang
{
digitalWrite(2, LOW);
digitalWrite(3, HIGH);
digitalWrite(4, HIGH);
digitalWrite(5, LOW);
digitalWrite(6, HIGH);
digitalWrite(7, HIGH);
digitalWrite(8, HIGH);
digitalWrite(9, HIGH);
}
Maka pada simulasi proteus akan tampil angka 9
b. Ubahlah 7 segment pada percobaan 2 menjadi 7 segment common Anoda dan berikan semua logika high apa yang terjadi?
Jawab :
Jika mengunakan 7 segment common anoda Maka tidak tampil angka pada Layar 7 segment tersebut walaupun semua nya diberi logika HIGH ( berlogika 1 ).
simulasi saat dijalankan
7. Link Download [Kembali]
- HTML Link Download
- Simulasi Proteus Link Download
- Listing Program Link Download
- Flowchart Link Download
- Video Link Download
