TUGAS PENDAHULUAN




1. Kondisi [Kembali]
Kondisi yang dipilih adalah kondisi 4 pada percobaan 2, yaitu :
Dengan rangkaian yang sama, ganti sumber 12v dengan sumber 22v, lalu amati sinyal keluarannya pada kedua ujung kaki resistor 100k.

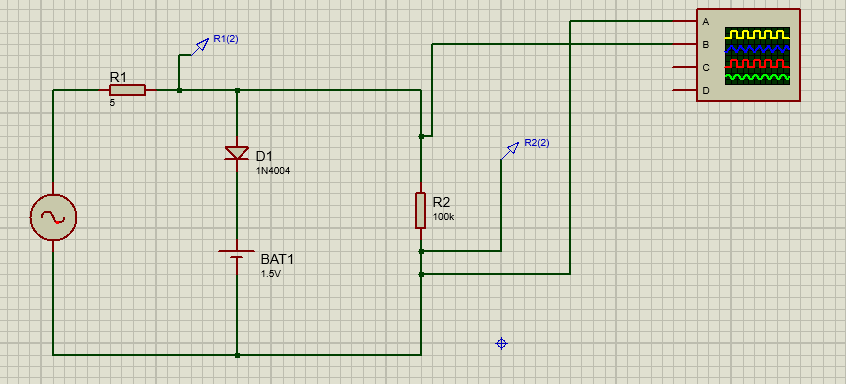

2. Gambar Rangkaian Simulasi [Kembali]

3. Video Simulasi [Kembali]


4. Prinsip Kerja Rangkaian [Kembali]

Rangkaian clipper atau biasa disebut rangkaian pemotong memiliki fungsi untuk melakukan pemotongan atau menghambat serta menghilangkan beberapa sinyal yang masuk dimana besarannya melebihi batas yang telah ditentukan. Baterai dalam rangkaian cliper ini berfungsi untuk batas pemotongan atau level clipping.  Besarnya clipping atau pemotongan sinyal adalah tegangan batrai + tegangan dioda (0,7 untuk Si, 0,3 untuk  Ge atau Vz bila menggunakan dioda zener)


pada gambar rangkaian diatas dapat disimpulkan bahwa, rangkaian diatas menggunakan tegangan bolak balik jadi tegangannya ada yang mengalir ke atas dan ke bawah. saat arus mengalir ke R1 maka arus juga akan mengalir ke anoda D1 dan dari katode D1 mengalir ke sumber arus DC (baterai) lalu arus dari baterai akan mengalir kembali ke sumber AC. sedangkan arus dari sumber AC akan mengalir langsung ke R2 karena dioda dalam kondisi reverse  bias. dari R2 arus mengalir ke dioda dan ke sumber DC lau ke sumber arus AC.
rangkaian clipper dioda,clipper seri dengan dioda,rangkaian clipper sinyal,pemotong sinyal,clipper paralel dioda,clipper sinyal dioda,teori clipper sinyal,pemotong sinyal,rangkaian clipper paralel,rangkaian clipper dioda,clipper positif,clipper negatif,clipper tegangan,clipper tegangan positif,clipper tegangan negatif,level clipping


5. Link download [Kembali]

video Simulasi : DONWLOAD
rangkaian simulasi  : DOWNLOAD
html : DONWLOAD
